المكره مقابل البطانة الحلزونية في مضخات الملاط: الاختلافات الرئيسية والأدوار الوظيفية
1. التعريفات الأساسية: ما هي الدفاعات والبطانات الحلزونية؟

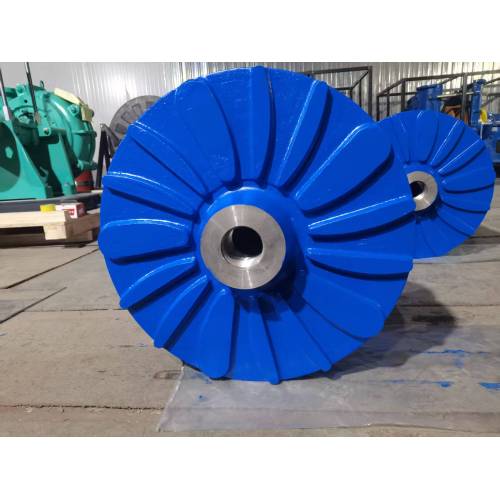

1.1 المكره مضخة الطين
يُنظر إلى المكره على نطاق واسع على أنه "قلب" مضخة الملاط، وهو مكون دوار يتم تركيبه عادةً على عمود المضخة ويتم تشغيله بواسطة المحرك. ويتمثل دورها الأساسي في تحويل الطاقة الميكانيكية من المحرك إلى طاقة حركية وطاقة ضغط، ودفع الملاط من مدخل الشفط للمضخة إلى مخرج التفريغ. تم تصميم دفاعات مضخات الملاط خصيصًا للتعامل مع الملاط المحمل بالصلب، مع هياكل ريشة (مغلقة، أو شبه مفتوحة، أو مفتوحة) مصممة خصيصًا لأحجام الجسيمات المختلفة، وتركيزات الملاط، وسيناريوهات التطبيق. فهي تتعرض للتآكل الشديد والتأثير الناتج عن الجزيئات الصلبة، مما يجعل اختيار المواد والتصميم الهيكلي أمرًا بالغ الأهمية لعمر الخدمة الخاص بها.
1.2 بطانة حلزونية لمضخة الملاط
البطانة الحلزونية، والمعروفة أيضًا باسم بطانة الغلاف، هي مكون ثابت يشكل الجدار الداخلي للغلاف الحلزوني للمضخة. إنه يحيط بالدافع ويخلق ممر تدفق يتوسع تدريجياً للملاط. على عكس المكره، فإن البطانة الحلزونية لا تدور؛ بدلاً من ذلك، فإنه يجمع الملاط عالي السرعة الذي يتم تفريغه من المكره، ويحول الطاقة الحركية إلى طاقة ضغط، ويوجه الملاط إلى منفذ التفريغ بسلاسة. بالإضافة إلى ذلك، فهو يعمل كحاجز وقائي للغلاف الخارجي للمضخة، ويمتص التآكل الناتج عن الملاط ويمنع تلف جسم المضخة الرئيسي. في أنظمة مضخة الملاط، تعد البطانة الحلزونية جزءًا رئيسيًا (جزء التآكل) الذي يحتاج إلى فحص واستبدال منتظم.
2. الاختلافات الرئيسية بين الدفاعات والبطانات الحلزونية
2.1 الوظيفة الأساسية
المكره : يركز على تحويل الطاقة ودفع الملاط. من خلال الدوران بسرعة عالية، فإنه يولد قوة طرد مركزي لسحب الملاط إلى المضخة وتسريعه للخارج، مما يوفر الطاقة اللازمة لنقل الملاط. يؤثر تصميم دواراتها بشكل مباشر على معدل تدفق المضخة ورأسها وكفاءتها - على سبيل المثال، تعتبر الدفاعات المغلقة مثالية للملاط عالي التركيز مع الجسيمات الدقيقة، في حين أن الدفاعات المفتوحة مناسبة للملاط الذي يحتوي على مواد صلبة كبيرة وغير منتظمة لتجنب الانسداد.
بطانة حلزونية : تركز على تحويل الطاقة وتوجيه التدفق. إنه يجمع الملاط المتسارع بواسطة المكره، ويقلل من سرعة تدفقه تدريجيًا من خلال الممر الحلزوني المتوسع، ويحول الطاقة الحركية إلى طاقة ضغط ثابتة لضمان إمكانية نقل الملاط إلى الارتفاع أو المسافة المطلوبة. كما أنه يمنع الاتصال المباشر بين الملاط وغلاف المضخة الخارجي، مما يقلل من تآكل الجسم الرئيسي ويطيل عمر الخدمة الإجمالي للمضخة.
2.2 التصميم الهيكلي
المكره : مكون دوار بمحور مركزي ودوارات متعددة (عادةً 6-12 ريشة منحنية للخلف لمضخات الملاط). ويأتي في ثلاثة أنواع رئيسية: مغلق (بأكفان أمامية وخلفية)، وشبه مفتوح (بكفن خلفي فقط)، ومفتوح (بدون أكفان). تم تحسين شكل الريشة وعددها وانحنائها لتقليل التآكل وزيادة الكفاءة إلى أقصى حد، مع ميزات مثل الريشة ذات الاتجاه الخلفي لتقليل تأثير الجسيمات ومخاطر الانسداد.
البطانة الحلزونية : مكون ثابت حلزوني الشكل ذو سطح داخلي أملس. تزداد مساحة المقطع العرضي لممر التدفق تدريجيًا من جانب تفريغ المكره إلى منفذ تفريغ المضخة، وهو أمر ضروري لتحويل الطاقة الحركية إلى طاقة ضغط. لقد تم تصميمه ليتناسب بشكل وثيق مع المكره (مع الحفاظ على خلوص صغير) لمنع إعادة تدوير الملاط، مما قد يقلل من كفاءة المضخة. تتميز بعض البطانات الحلزونية أيضًا بإدخالات مقاومة للتآكل قابلة للاستبدال لسهولة الصيانة.
2.3 اختيار المواد
المكره : يتعرض لأشد التآكل والتأثير في المضخة، ويتطلب مواد ذات مقاومة ممتازة للتآكل، ومقاومة الصدمات، ومقاومة التآكل. تشمل المواد الشائعة سبائك الكروم العالية (الأكثر استخدامًا في الملاط الكاشط)، والمطاط الطبيعي، والبولي يوريثين، والسيراميك. تعتبر الدفاعات المصنوعة من سبائك الكروم العالية مثالية لتطبيقات التعدين والمعادن التي تتعامل مع الجسيمات الصلبة الخشنة، في حين أن الدفاعات المطاطية أو البولي يوريثين مناسبة للملاط الأقل كشطًا أو السيناريوهات التي تتطلب مقاومة للتآكل.
البطانة الحلزونية : تحتاج أيضًا إلى مواد مقاومة للتآكل، ولكن نمط التآكل يختلف عن التآكل المكره، حيث يكون التآكل أكثر تجانسًا وأقل كثافة من التآكل الموضعي للدافعة. تشمل المواد الشائعة سبائك الكروم العالية، والمطاط، والبولي يوريثين، والحديد الزهر (للتطبيقات منخفضة التآكل). تحظى البطانات المطاطية الحلزونية بشعبية بسبب امتصاصها الجيد للصدمات وخصائص التشحيم الذاتي، مما يقلل من التآكل الناتج عن الجسيمات الصلبة، في حين تُفضل البطانات المصنوعة من سبائك الكروم العالية لعمليات التعدين الشاقة ذات الملاط عالي الكشط.
2.4 خصائص التآكل والصيانة
الدفاعة : تواجه تآكلًا موضعيًا، في المقام الأول على أطراف الريشة، والحواف الأمامية، والمحور، بسبب الاتصال المباشر بالجزيئات الصلبة عالية السرعة. يتم تسريع التآكل بسبب التركيز العالي للملاط، وحجم الجسيمات الكبير، والتشغيل غير السليم (على سبيل المثال، تشغيل المضخة جافة). تتطلب الصيانة فحصًا منتظمًا بحثًا عن التآكل أو التآكل أو التلف؛ يجب إصلاح الدفاعات البالية أو استبدالها على الفور لتجنب انخفاض كفاءة المضخة وزيادة استهلاك الطاقة. في الحالات الشديدة، يمكن أن يسبب تآكل المكره اهتزازًا وضوضاء، مما يؤثر على نظام المضخة بأكمله.
البطانة الحلزونية : تتعرض لتآكل منتظم على سطحها الداخلي، خاصة في المنطقة المقابلة لجانب تفريغ المكره (منطقة "المياه المقطوعة")، حيث تكون سرعة الملاط في أعلى مستوياتها. يمكن أن يؤدي التآكل هنا إلى زيادة الخلوص بين البطانة والمكره، مما يؤدي إلى إعادة تدوير الملاط وانخفاض أداء المضخة. تتضمن الصيانة فحص مستوى تآكل البطانة بانتظام؛ إذا تجاوز التآكل الحد المسموح به، فيجب استبدال البطانة. على عكس الدفاعات، غالبًا ما يتم تصميم البطانات الحلزونية كأجزاء قابلة للاستبدال، مما يجعل الصيانة أكثر ملاءمة وفعالية من حيث التكلفة.
2.5 التأثير على أداء المضخة
المكره : يحدد بشكل مباشر معدل تدفق المضخة ورأسها وكفاءتها. ستؤدي المكره البالية أو التالفة إلى تقليل التدفق والرأس، وزيادة استهلاك الطاقة، وقد تسبب التجويف (في حالة تآكل مدخل المكره). يمكن أن يؤدي الاختيار غير الصحيح للمكره (على سبيل المثال، استخدام المكره المفتوح للملاط الناعم عالي التركيز) إلى الانسداد والأعطال المتكررة.
البطانة الحلزونية : تؤثر على كفاءة تحويل ضغط المضخة واستقرارها التشغيلي. تعمل البطانة الحلزونية البالية على زيادة التسرب الداخلي، مما يقلل من الكفاءة الإجمالية للمضخة ويزيد من تكاليف الطاقة. كما يمكن أن يسبب تدفقًا غير متساوٍ للملاط، مما يؤدي إلى الاهتزاز والضوضاء. في الحالات القصوى، قد تسمح البطانة الحلزونية التالفة بتسرب الملاط إلى الغلاف الخارجي للمضخة، مما يتسبب في تلف المكونات الأخرى.
3. التآزر بين الدفاعات والبطانات الحلزونية
على الرغم من الاختلافات بينهما، تعمل المكره والبطانة الحلزونية في تعاون وثيق لضمان الأداء الأمثل لمضخة الملاط. تولد المكره الطاقة اللازمة لتحريك الملاط، بينما تقوم البطانة الحلزونية بتحويل تلك الطاقة وتوجيهها بكفاءة. يعد المطابقة الصحيحة بين المكونين - بما في ذلك التحكم في التخليص، وتوافق المواد، والمحاذاة الهيكلية - أمرًا بالغ الأهمية. على سبيل المثال، يجب أن يتم إقران المكره المصنوع من سبائك الكروم العالية مع البطانة الحلزونية المصنوعة من سبائك الكروم العالية في تطبيقات التعدين للخدمة الشاقة لضمان مقاومة التآكل المتسقة وتجنب الفشل المبكر لأي من المكونين.
4. نصائح عملية للاختيار والصيانة
1. حدد بناءً على سيناريوهات التطبيق : اختر نوع المكره (مغلق، وشبه مفتوح، ومفتوح) والمواد بناءً على حجم جسيم الملاط، والتركيز، ودرجة الكشط. قم بمطابقة مادة البطانة الحلزونية مع المكره لضمان التآكل المتوازن.
2. خلوص التحكم : حافظ على الخلوص الموصى به بين المكره والبطانة الحلزونية (عادةً 0.5-2 مم، اعتمادًا على حجم المضخة والتطبيق) لتقليل إعادة التدوير وزيادة الكفاءة. قم بفحص الخلوص وضبطه بانتظام عند حدوث التآكل.
3. تنفيذ الصيانة الدورية : افحص الدفاعات والبطانات الحلزونية بحثًا عن التآكل أو التآكل أو التلف على فترات زمنية محددة (على سبيل المثال، أسبوعيًا لتطبيقات الخدمة الشاقة). استبدل الأجزاء البالية على الفور لتجنب حدوث تلف ثانوي لمكونات المضخة الأخرى.
4. تحسين الممارسات التشغيلية : تجنب تشغيل المضخة وهي جافة، أو التحميل الزائد عليها، أو نقل الملاط بأحجام جسيمات تتجاوز حدود تصميم المضخة - حيث تعمل هذه الممارسات على تسريع تآكل كل من المكره والبطانة الحلزونية.
5. الاستنتاج
تعد المكره والبطانة الحلزونية من أهم المكونات في مضخة الملاط، ولكل منهما وظائف وهياكل واحتياجات صيانة مميزة. تعمل المكره كمصدر طاقة للمضخة، حيث تقوم بتحويل الطاقة الميكانيكية لدفع الملاط، بينما تقوم البطانة الحلزونية بتوجيه الملاط وتحويل الطاقة الحركية إلى طاقة ضغط. يعد فهم الاختلافات والتآزر بينها أمرًا ضروريًا لاختيار المكونات المناسبة، وتحسين أداء المضخة، وتقليل تكاليف الصيانة، وإطالة عمر خدمة أنظمة مضخات الملاط. بالنسبة للصناعات الثقيلة التي تعتمد على نقل الملاط بكفاءة، يعد الاستثمار في الدفاعات والبطانات الحلزونية عالية الجودة، مقترنة بالصيانة المناسبة، أمرًا أساسيًا لضمان عمليات موثوقة وفعالة من حيث التكلفة.
