# مخطط أجزاء مضخة الملاط (渣浆泵配件结构图完整解析)

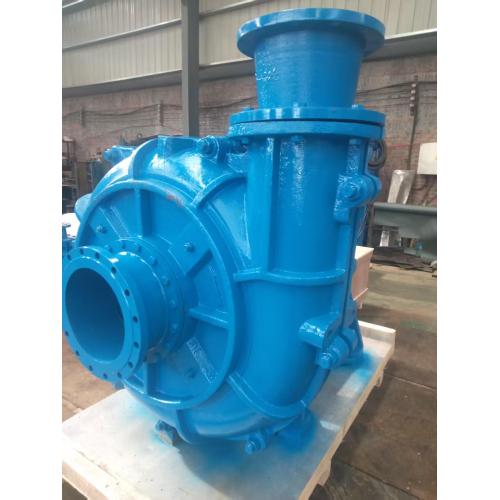

## 1. نظرة عامة على المخطط التفصيلي الكامل يتم تقسيم مضخة الملاط ذات الطرد المركزي الأفقية القياسية إلى وحدتين أساسيتين: **الأجزاء الطرفية الرطبة** (المكونات المقاومة للتآكل التي تتلامس مع الملاط) و **الأجزاء الطرفية للمحرك** (مجموعة ناقل الحركة والمحمل). تتوافق جميع الأجزاء المميزة مع معايير رسم المضخة الدولية الخاصة بالمشتريات والصيانة وعلامات رسم التجميع. ## 2. الأجزاء القابلة للتآكل ذات الأطراف الرطبة (قطع الغيار الرئيسية) هذه أجزاء مستهلكة تحتاج إلى استبدال منتظم، جوهر مخططات مضخة الملاط: 1. ** المكره ** المكون الأساسي الدوار. يولد الدوران عالي السرعة قوة طرد مركزي لدفع الملاط. دفاعات مغلقة للملاط الناعم منخفض التآكل؛ الدفاعات المفتوحة/شبه المفتوحة للجسيمات الصلبة الكبيرة. المواد: سبيكة عالية الكروم، مطاط طبيعي، بولي يوريثين. 2. ** البطانة الأمامية / لوحة الحماية الأمامية ** تغطي مدخل المضخة، وتحمي غلاف غطاء المضخة من تآكل الجسيمات، وتوجه الملاط بالتساوي إلى قنوات تدفق المكره. 3. **البطانة الخلفية / لوحة الحماية الخلفية** مثبتة خلف المكره، وتعزل الملاط عن تجويف ختم العمود، وتتعاون مع الطارد لتقليل تسرب الملاط إلى مبيت المحمل. 4. **بطانة الغلاف الحلزونية** بطانة داخلية قابلة للارتداء لغطاء المضخة الحلزوني، غلاف المضخة المطابق للشكل الحلزوني. قابلة للاستبدال بدلاً من جسم المضخة بالكامل لخفض تكاليف الصيانة. 5. **الطارد (المدافع المساعد)** يتم تركيبه على الجزء الخلفي من المكره الرئيسي، ويخلق ضغط طرد مركزي عكسي لمنع الملاط من دخول ختم العمود، ويقلل من تآكل الختم. 6. ** غلاف العمود ** يغطي عمود المضخة، ويمنع تآكل الملاط والتآكل على العمود الرئيسي؛ استبدل الكم فقط عند ارتدائه لحماية عمود المضخة باهظ الثمن. ## 3. مبيت المضخة ومكونات الغلاف 1. ** غلاف حلزوني مقسم (جسم المضخة الخارجي) ** هيكل مزدوج الغلاف، تصميم منقسم عموديًا لسهولة التفكيك. يمكن تعديل مخرج التفريغ على فترات 45 درجة في 8 اتجاهات لتناسب تخطيط خط الأنابيب. 2. **غطاء المضخة / غطاء لوحة الإطار** غطاء الختم الأمامي لغلاف المضخة، يصلح البطانة الأمامية، ويربط شفة الشفط. 3. ** لوحة الإطار ** دعم وسيط يربط مجموعة المحمل والنهاية الرطبة، ويضع البطانة الخلفية وأجزاء الختم. ## 4. مجموعة ختم العمود (منع التسرب) 1. **حلقة ختم الطارد** تتطابق مع المكره المساعد لتشكيل تجويف عزل الضغط. 2. ** التغليف الغدي / الختم الميكانيكي ** حلان رئيسيان للختم: ختم التعبئة لظروف العمل العامة منخفضة التكلفة؛ ختم ميكانيكي للملاط عالي التركيز والضغط العالي مع عدم وجود متطلبات تسرب. 3. ** غدة التعبئة ** تضغط حشوة التعبئة لضبط إحكام الختم.
## 5. أجزاء ناقل الحركة الطرفية للمحرك 1. ** عمود المضخة ** ينقل عزم الدوران من المحرك إلى المكره، أو الفولاذ الكربوني عالي القوة أو الفولاذ المقاوم للصدأ. 2. ** مجموعة المحامل (مبيت المحمل + المحامل الأسطوانية) ** تدعم العمود الدوار، وتتحمل أحمال الصدمات الشعاعية والمحورية من الملاط. تم اعتماد محامل كبيرة الحجم لظروف العمل شديدة التآكل لإطالة عمر الخدمة. 3. **إطار مبيت المحمل** يحمل مجموعة المحامل المثبتة على حامل القاعدة. 4. ** اقتران / بكرة الحزام ** يربط عمود المضخة وعمود إخراج المحرك. يسمح محرك الحزام بسرعة دوران قابلة للتعديل، وأداة توصيل صلبة للتشغيل الثقيل بسرعة ثابتة. 5. **حامل القاعدة** مضخة ومحرك تثبيت قاعدة الزهر المتكامل، مما يزيل الاهتزاز أثناء التشغيل. ## 6. قاعدة وضع العلامات على المخطط القياسي للرسم 1. قم بترقيم كل جزء بالتسلسل من مدخل الملاط إلى نهاية القيادة؛ 2. قم بتمييز درجة المواد بشكل منفصل للأجزاء القابلة للتآكل (Cr27، المطاط، PU)؛ 3. تمييز الغلاف الصلب المقسم على الرسم لمرجع اختيار النموذج؛ 4. تسليط الضوء على قطع الغيار القابلة للتبديل لمطابقة الطلب بسرعة. ## 7. سيناريوهات تطبيق مخطط مضخة الملاط - إنتاج الرسم الهندسي وتخصيص أجزاء OEM - التفكيك والإصلاح واستبدال قطع الغيار في الموقع - تصنيف مخزون قطع الغيار وإنشاء كتالوج المبيعات - استكشاف أخطاء أعطال المعدات وإصلاحها والتدريب الهيكلي
