تعتبر مضخات الملاط من القوى العاملة المهمة في التعدين ومعالجة المعادن والبناء ومعالجة مياه الصرف الصحي وأنظمة نقل الملاط الصناعي. على عكس مضخات المياه التقليدية، فإنها تتعامل مع خليط عالي الكثافة من المواد الصلبة والسوائل، مما يسبب تآكلًا مستمرًا وتآكلًا وتلفًا للمكونات الداخلية. تعد أجزاء التآكل هي المكونات الأكثر ضعفًا في مضخات الملاط، وسيؤدي التآكل غير المكتشف إلى انخفاض كفاءة الضخ، وزيادة استهلاك الطاقة، وتوقف العمل المتكرر، وحتى فشل المعدات المفاجئ. لذلك، يعد التحديد الدقيق وفي الوقت المناسب لأجزاء تآكل مضخة الملاط أمرًا ضروريًا للصيانة التنبؤية والتحكم في التكلفة والتشغيل المستقر على المدى الطويل.
1. أجزاء التآكل الأساسية لمضخات الملاط

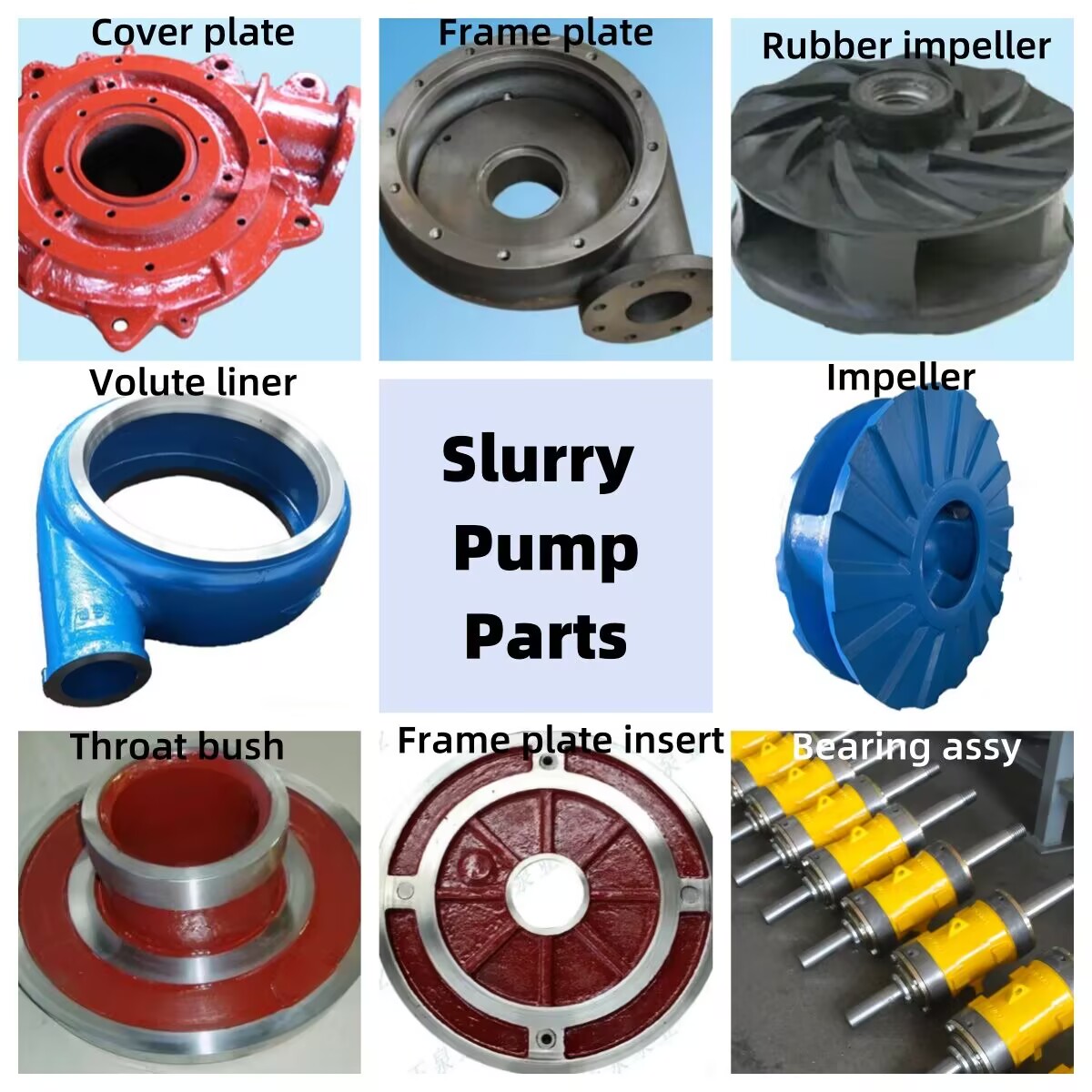

قبل تحديد ظروف التآكل، من الضروري توضيح المكونات الرئيسية القابلة للارتداء لمضخة الملاط. تتلامس هذه الأجزاء مباشرة مع المواد الكاشطة وتتحمل العبء الأكبر من الأضرار الميكانيكية والكيميائية، مما يجعلها محور الفحص اليومي:
باعتبارها العنصر الدوار الأساسي، تقوم المكره بتحويل الطاقة الميكانيكية إلى طاقة حركية ملاطية. تعاني أسطح الشفرات والحواف الأمامية وممرات التدفق من التآكل الشديد الناتج عن الجزيئات الصلبة عالية السرعة. إنه الجزء الأسرع تآكلًا في نظام مضخة الملاط بأكمله.
1.2 بطانات المضخة
تبطن البطانات (بما في ذلك البطانات الأمامية والبطانات الخلفية والبطانات الحلزونية) الجدار الداخلي لغلاف المضخة، مما يحمي جسم المضخة الرئيسي من تآكل الملاط. سوف يؤدي التنظيف طويل الأمد بالجزيئات الصلبة إلى ترقق وتنقر وتآكل الأخدود على أسطح البطانة.
1.3 كم رمح
يحمي غلاف العمود عمود المضخة من التآكل والتآكل. بمجرد ارتدائها أو تلفها، سيؤدي الملاط إلى تآكل عمود المضخة بشكل مباشر، مما يتسبب في تشوه العمود، والاهتزاز، وتلف المعدات الشديد.
1.4 مكونات الختم
تمنع الأختام الميكانيكية وأختام الغدة تسرب الملاط على طول العمود. تتآكل الجسيمات الكاشطة بسهولة وجوه الختم وتتسبب في فشل الختم، مما يؤدي إلى تسرب الملاط وفقدان الضغط.
1.5 تحمل الجمعية
تدعم المحامل العمود الدوار والمكره. على الرغم من أنها ليست على اتصال مباشر مع الملاط، إلا أنها تعاني من التآكل بسبب الاهتزاز طويل الأمد، والتشغيل الزائد، وضعف التشحيم، مما يؤثر على استقرار تشغيل المضخة.
2. الطرق العملية لتحديد أجزاء تآكل مضخة الملاط
يجمع تحديد تآكل مضخة الملاط بين مراقبة الشذوذ التشغيلي والفحص البصري وقياس الأبعاد والمراقبة الاحترافية. يمكن لطريقة الكشف متعددة الأبعاد هذه أن تحكم بدقة على درجات التآكل وتتجنب الضرر المفقود أو الذي أسيء تقديره.
2.1 تحديد التآكل من خلال التشوهات التشغيلية
تعد معلمات التشغيل وحالات التشغيل غير الطبيعية من أكثر علامات الإنذار المبكر بديهية للأجزاء البالية، مما يتيح الحكم الأولي على التآكل دون تفكيك المضخة:
- انخفاض كفاءة الضخ : تزيد الدفاعات والبطانات البالية من التدفق العكسي الداخلي للطين ومقاومة التدفق. تشير الانخفاضات الواضحة في معدل التدفق والرأس في ظل نفس ظروف التشغيل إلى تآكل شديد لمكونات ممر التدفق.
- زيادة استهلاك الطاقة : تتسبب الدوافع غير المتوازنة البالية وزيادة احتكاك التشغيل في زيادة تيار المحرك واستهلاك الطاقة بنسبة 5%-10%، مما يعمل كمؤشر رئيسي لحكم التآكل.
- اهتزاز وضوضاء غير طبيعية : تؤدي المحامل البالية والدفاعات المشوهة والتآكل غير المتساوي للبطانة إلى حدوث اهتزاز مفرط للمضخة. تشير أصوات الطحن إلى تآكل المحامل، بينما تنبع أصوات الأنين عادةً من التجويف الناتج عن المكونات الحلزونية البالية.
- تسرب الملاط : تشير قطرات العمود المرئية أو برك الملاط بعد الإغلاق إلى تآكل أكمام العمود أو أجزاء الختم الفاشلة، وهي علامات نموذجية على تآكل نظام الختم.
2.2 الفحص البصري بعد التفكيك
يعد الفحص البصري لإيقاف التشغيل والتفكيك هو الطريقة الأكثر مباشرة للتأكد من ظروف التآكل، وهو ينطبق على الصيانة الدورية واستكشاف الأخطاء وإصلاحها:
- فحص المكره : تحقق من الحواف الأمامية للشفرة، وأسطح مرور التدفق، وأطراف الشفرة للتأكد من عدم ترققها، وتنقرها، والأخاديد، وحفر التآكل. وفي الوقت نفسه، قم بالفحص بحثًا عن تشققات الشفرة، والتشوه، وبقايا الانسداد؛ تتطلب الدفاعات المتشققة أو المتآكلة بشدة استبدالًا فوريًا.
- فحص البطانة : راقب أسطح البطانة الداخلية للتأكد من الترقق الموحد وتآكل الأخدود المحلي. تشير الأخاديد العميقة الجزئية إلى تنظيف الملاط المركز على المدى الطويل، في حين أن فقدان السُمك الإجمالي المفرط يعني أن البطانة قد وصلت إلى حد الخدمة الخاص بها.
- فحص غلاف العمود والختم : افحص أسطح غلاف العمود بحثًا عن خدوش التآكل وحفر التآكل. افحص وجوه الختم الميكانيكية بحثًا عن علامات التآكل والتشوه وفشل التقادم في حشوات الختم.
- فحص المحامل : افحص بكرات المحامل والمجاري المائية بحثًا عن التآكل والنقر والصدأ، واحكم على حالة التشحيم لتحديد درجة تآكل المحمل.
2.3 القياس الدقيق للأبعاد
يمكن للفحص البصري الحكم فقط على التآكل العياني، بينما يحدد القياس الدقيق درجة التآكل لصياغة معايير الاستبدال العلمية. استخدم الفرجار والميكروميتر ومقاييس التجويف لقياس أبعاد المكونات الرئيسية وخلوصات التجميع:
- قم بقياس القطر الخارجي للمكره، وسمك الشفرة، وعرض ممر التدفق، وقارنها بالقيم القياسية للمصنع لحساب فقد التآكل.
- كشف الخلوص بين المكره والبطانات الأمامية/الخلفية. تثبت الخلوص الزائد (الذي يتجاوز النطاق القياسي) التآكل الشديد لأجزاء ممر التدفق.
- قم بقياس القطر الخارجي لغطاء العمود وحجم الختم المطابق للتأكد مما إذا كان تسامح التجميع يتجاوز النطاق المسموح به.
قم بتسجيل بيانات القياس بانتظام لإنشاء ملفات اتجاهات التآكل، وتحقيق التنبؤ المبكر بتآكل الأجزاء.
2.4 مراقبة الاهتزاز والحالة بشكل احترافي
بالنسبة لمضخات الملاط الصناعية التي تعمل بشكل مستمر، يمكن لأدوات المراقبة الاحترافية التقاط إشارات التآكل الدقيقة التي يفتقدها الفحص اليدوي. تعد زيادة سعة الاهتزاز المستمر وتغير تردد الاهتزاز من العلامات المبكرة لعدم توازن المكره، وتآكل المحامل، وارتخاء البطانة. تعمل المراقبة في الوقت الفعلي على تجنب فشل إيقاف التشغيل المفاجئ بشكل فعال بسبب مشاكل التآكل المخفية.
3. أنواع التآكل الشائعة وأحكام الأجزاء المقابلة لها
تتسبب خصائص الملاط وبيئات التشغيل المختلفة في حدوث أنواع مختلفة من التآكل، مما يساعد في تحديد موقع الأجزاء البالية والأسباب الجذرية بسرعة:
- التآكل الكاشط : يحدث بسبب تجفيف الجزيئات الصلبة في الملاط على المدى الطويل، ويحدث بشكل رئيسي على ممرات تدفق الدفاعة والجدران الداخلية للبطانة، مما يؤدي إلى ترقق السطح بشكل موحد وخدوش دقيقة.
- التآكل الناتج عن الصدمات : شائع في نقل الملاط عالي الرأس والجسيمات الكبيرة، مما يشكل حفرًا تصادمية وتقشيرًا محليًا على الحواف الأمامية لشفرة المكره وأسطح البطانة.
- تآكل التجويف : يحدث بسبب ضغط مدخل المضخة غير المستقر، مما يشكل حفرًا كثيفة على أسطح المكره، مصحوبًا باهتزاز المضخة والضوضاء.
- تآكل الاحتكاك : يظهر بشكل رئيسي على أكمام العمود والأختام والمحامل، بسبب الحركة النسبية وضعف التشحيم، مما يؤدي إلى خدوش احتكاك موحدة.
4. متى يتم استبدال أجزاء تآكل مضخة الملاط
يعمل التحديد الدقيق للتآكل على توجيه عملية الاستبدال والصيانة في الوقت المناسب. استبدل الأجزاء البالية على الفور بمجرد حدوث الحالات التالية:
- يتجاوز سمك تآكل المكونات 20%-30% من الحجم الأصلي، أو يتجاوز خلوص التجميع القيمة القصوى المسموح بها في المصنع.
- تحتوي الدفاعات والبطانات وأجزاء مرور التدفق الأخرى على شقوق وتقشير موضعي وتآكل شديد للأخدود مما يؤثر على كفاءة التدفق.
- تفشل أجزاء الختم بشكل متكرر، مما يتسبب في تسرب مستمر للملاط لا يمكن إصلاحه عن طريق التعديل.
- تتميز المحامل باهتزازات وضوضاء غير طبيعية مع تآكل واضح، مما يهدد التشغيل الآمن للمضخة.
5. الاستنتاج
تعتبر أجزاء تآكل مضخة الملاط هي العوامل الرئيسية التي تحدد كفاءة تشغيل المضخة وعمر الخدمة. إن التعرف المنهجي على التآكل من خلال مراقبة الشذوذ التشغيلي، وفحص التفكيك البصري، والقياس الدقيق للأبعاد، والمراقبة الاحترافية يمكن أن يستوعب بدقة حالة تآكل الدفاعات، والبطانات، وأكمام العمود، والأختام، والمحامل. يؤدي الحكم في الوقت المناسب واستبدال الأجزاء البالية إلى القضاء على الأخطاء المحتملة، وتقليل تكاليف تشغيل المعدات وصيانتها، وضمان التشغيل المستقر والفعال على المدى الطويل لأنظمة مضخات الملاط في ظروف العمل القاسية.
