# رسم المقطع العرضي لمضخة الملاط

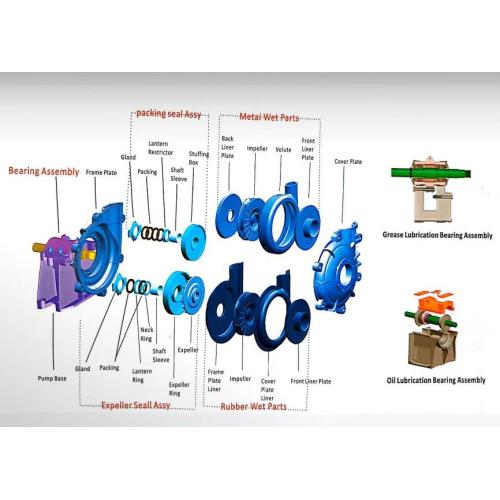

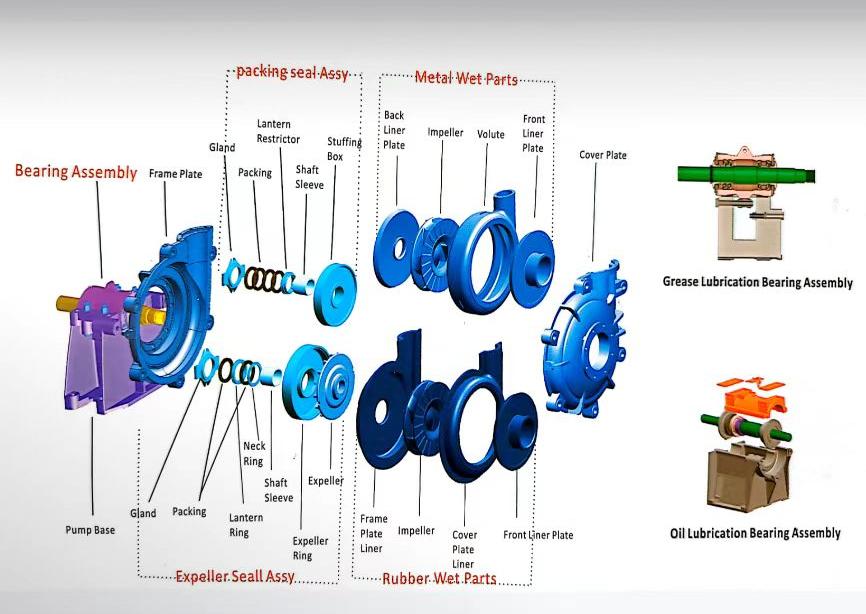

## 1. أنواع رسومات المقطع العرضي لمضخة الملاط ### 1.1 رسم المقطع العرضي لمضخة الملاط الأفقية ينطبق على مضخات الملاط الكابولية الأفقية من سلسلة ZJ، ZGB، AH. يعرض الرسم بشكل كامل جميع مكونات ممر التدفق الداخلي وناقل الحركة، بما في ذلك غلاف المضخة مزدوج الطبقة، والمكره، والبطانة الحلزونية، والبطانة الأمامية، والبطانة الخلفية، وصندوق الحشو، وحامل المحمل، وعمود المضخة. كما أنه يحدد أيضًا خطوط أنابيب المدخل والمخرج وخلوص التجميع لأجزاء الختم.

### 1.2 رسم المقطع العرضي لمضخة الملاط المغمورة العمودية لمضخات الملاط العمودية ZJL، SP. يُظهر المنظر المقطعي الطولي لوحة الدعم، وعمود المضخة الممتد، والمكره السفلي والحلزوني، والمصفاة، وأنبوب التفريغ، ومجموعة المحمل العلوي. ## 2. الملصقات الإنجليزية القياسية للمكونات الرئيسية 1. العمود - عمود المضخة 2. مجموعة المحمل - وحدة المحمل 3. المكره - المكره الدوار 4. بطانة حلزونية / غمد - بطانة حلزونية مقاومة للاهتراء 5. البطانة الأمامية - لوحة الحماية الأمامية 6. البطانة الخلفية - لوحة الحماية الخلفية 7. غلاف المضخة الخارجي - جسم المضخة الرئيسي 8. غطاء المضخة - الغطاء الأمامي 9. صندوق الحشو - مبيت الختم 10. الطارد - المكره المساعد / الريشة الخلفية 11. فوهة المدخل - مدخل الشفط 12. فوهة المخرج - مخرج التفريغ 13. حامل المحمل - دعامة الدعم 14. حشية الختم - حشية الحافة 15. التعبئة - تعبئة الختم 16. الختم الميكانيكي - مجموعة الختم الميكانيكية ## 3. مواصفات الرسم 1. اعتماد عرض المقطع المحوري الكامل لتقديم مسار تدفق الملاط الكامل من الشفط إلى بوضوح التفريغ. 2. قم برسم هيكل مزدوج الغلاف بشكل منفصل لتمييز الغلاف الخارجي من الحديد الزهر وبطانات التآكل المطاطية المصنوعة من سبائك الكروم العالية. 3. استخدم أنماط تفريخ الأقسام المختلفة للتمييز بين القاعدة المعدنية والأجزاء المبللة المقاومة للتآكل والتعبئة المانعة للتسرب. 4. تتضمن علامات الأبعاد الكاملة ارتفاع مركز التركيب، وقطر المدخل/المخرج، وطول تمديد العمود، وأحجام تركيب الختم. ## 4. سيناريوهات التطبيق - الرسوم التوضيحية الفنية لكتالوجات المنتجات وأدلة التشغيل - الرسومات المرفقة لأوراق الأسعار ومواصفات المعدات للتجارة الخارجية - الرسومات المرجعية لتفكيك التصنيع والمعالجة والصيانة - الرسومات التخطيطية لمعالجة المعادن وإزالة الكبريت ومشاريع مضخات الملاط لتجريف الأنهار
